Estacionamiento y orientación con TopSURV7
En esta guía os enseño como estacionar y orientar con la estación total Topcon GPT 9001A y TopSURV7.

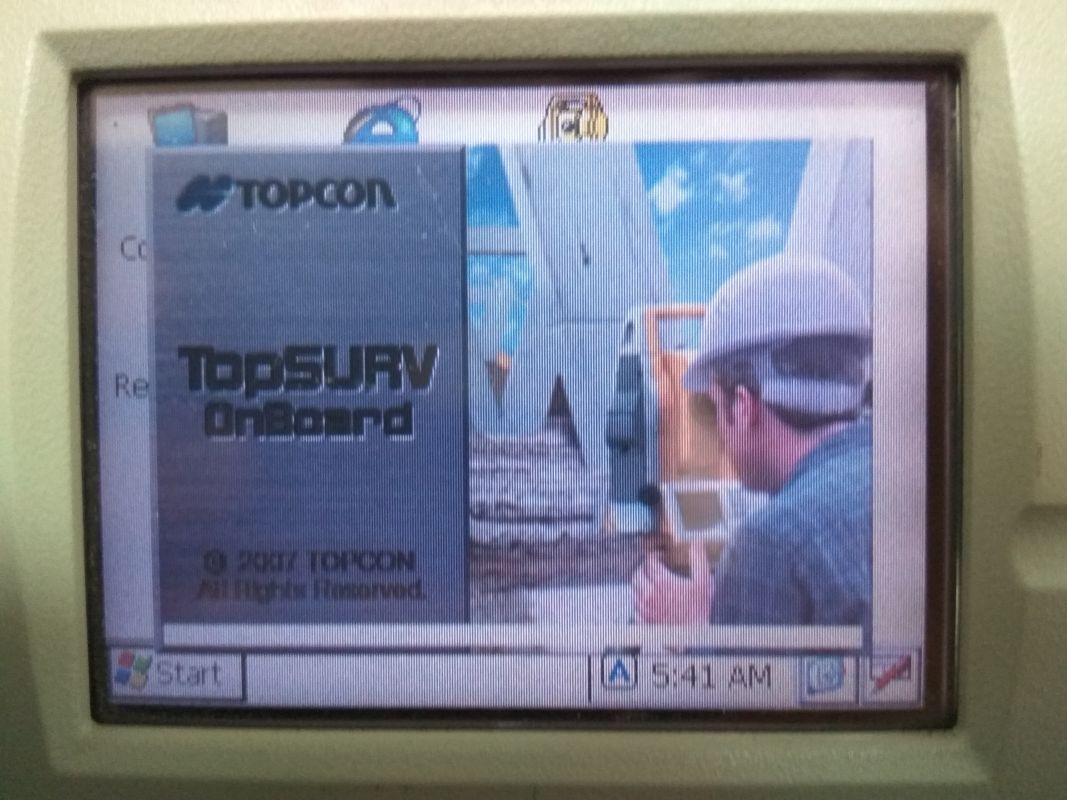

Lo primero es abrir el programa TopSURV OnBoard.

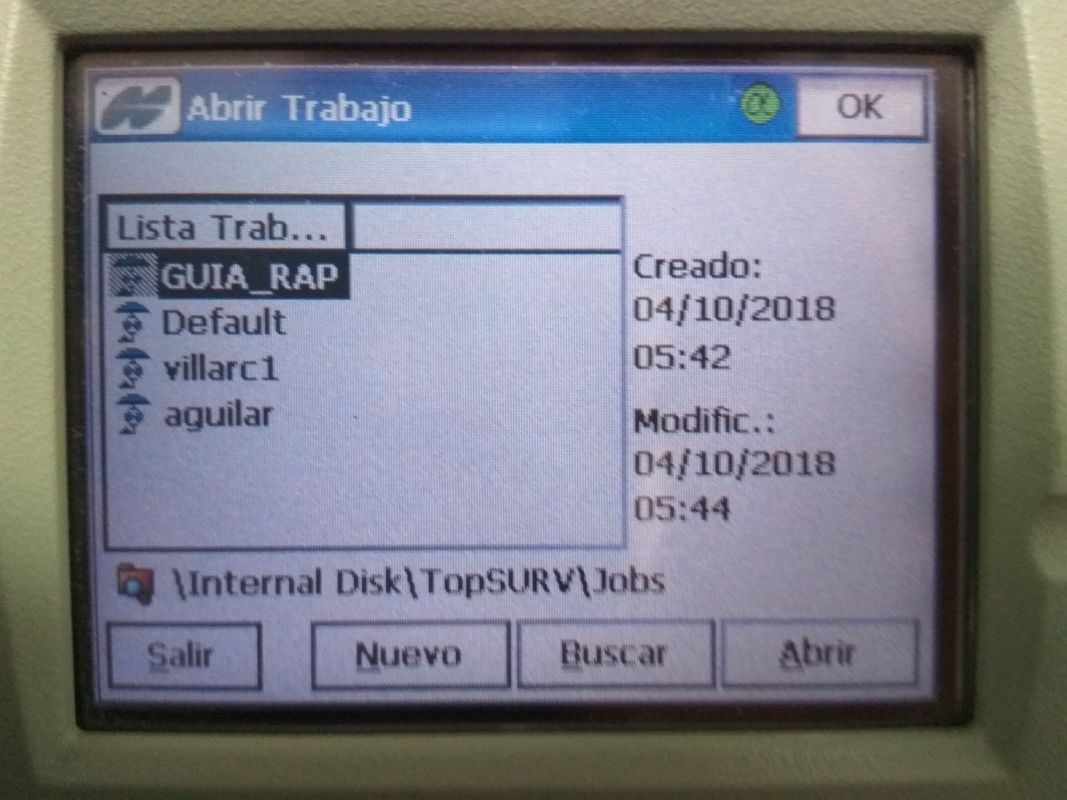

Seguidamente creo un trabajo nuevo o selecciono el trabajo deseado.

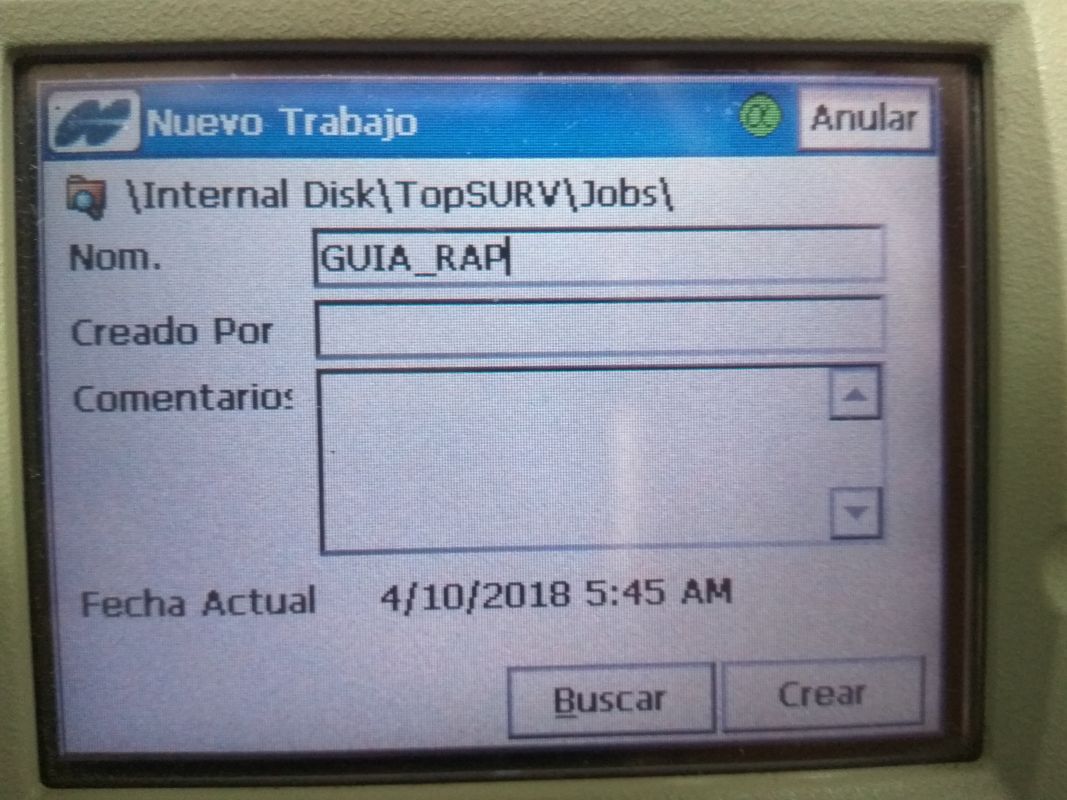

Para ello pincho en la pestaña Nuevo y escribo el nombre con el que designo mi trabajo.

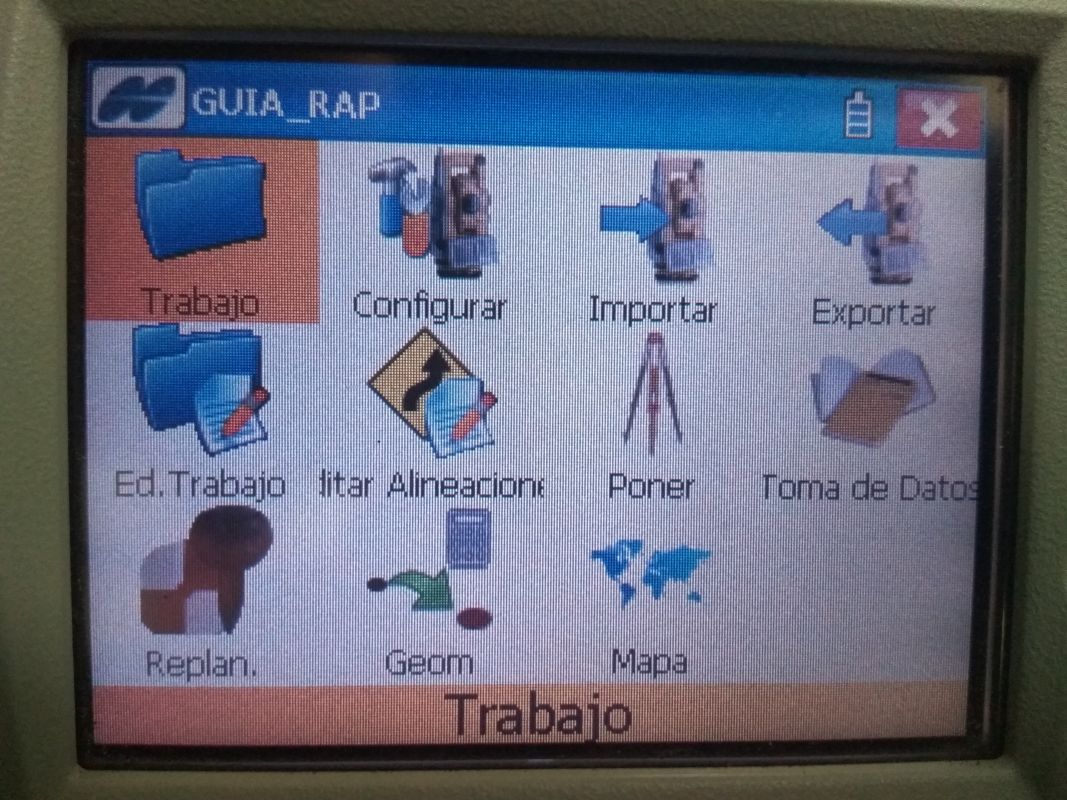

En mi caso se llama GUIA RAP. Para aceptar presiono en Crear, con estos pasos se ha creado el trabajo y me aparece la ventana principal del programa.

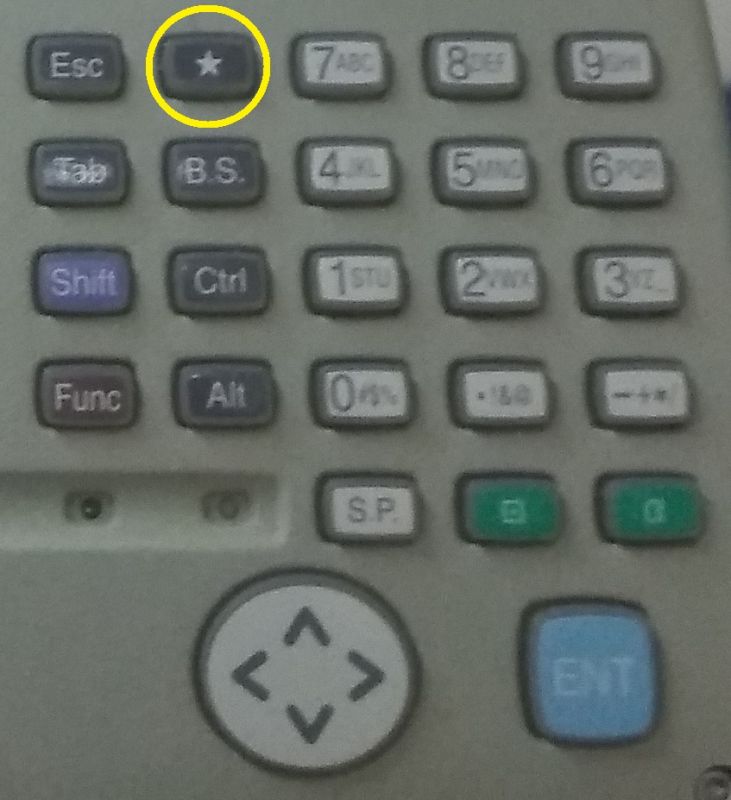

El siguiente paso para estacionar es entrar en el menú de accesos directos de la estación y buscar el Nivel Digital, para entrar en este menú hay que presionar la tecla de la estrella.

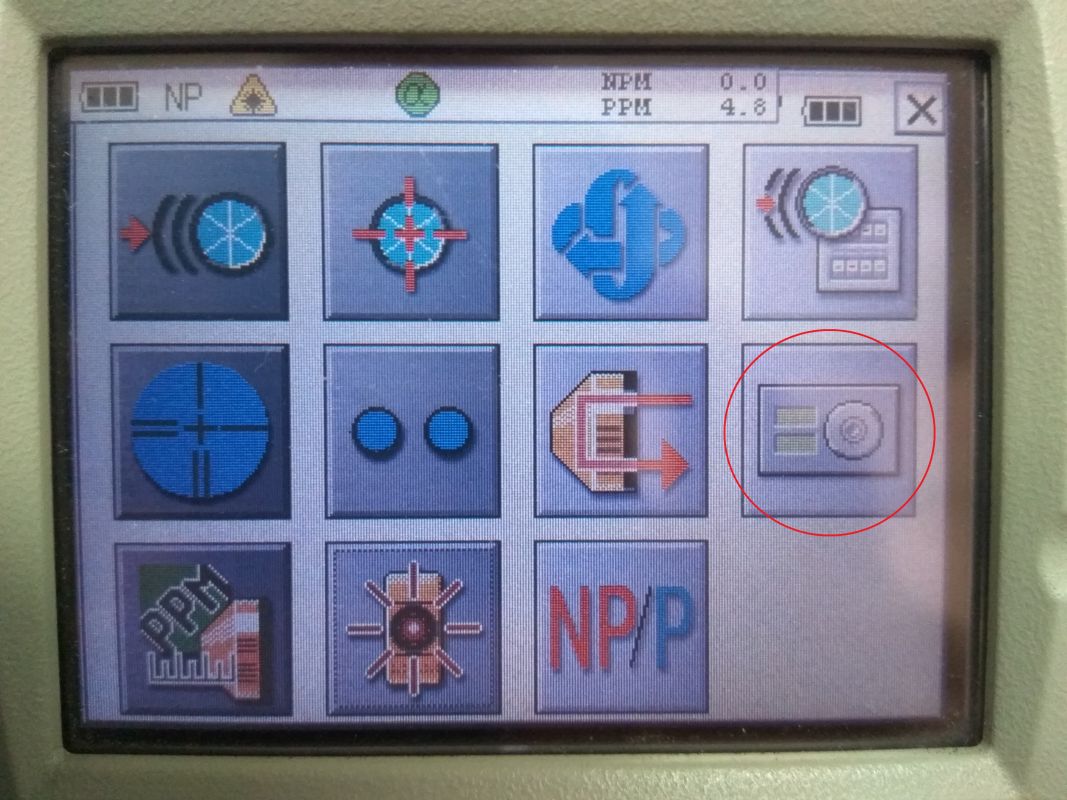

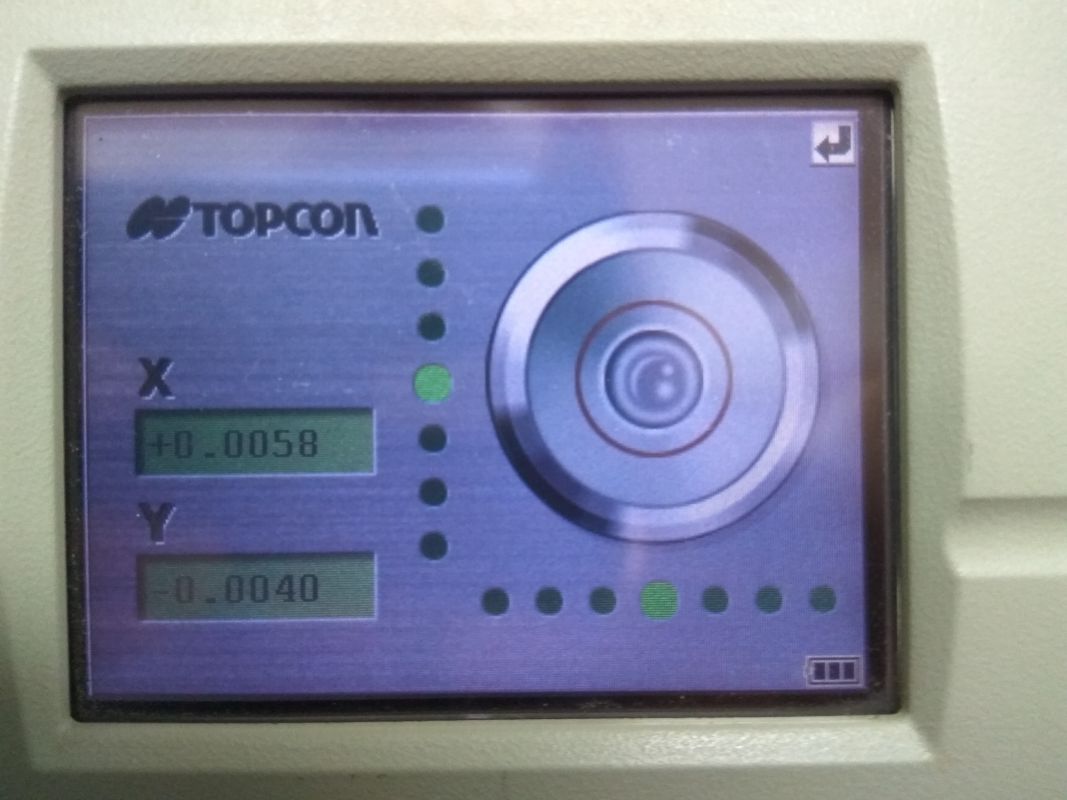

Una vez estoy en el menú de accesos rápidos, selecciono el nivel digital, y con el termino de nivelar con exactitud la estación total Topcon GPT 9001A.
El resto de opciones de este menú son: (por orden de lectura)
- Seguimiento automático de prisma
- Búsqueda de prisma y centrado automático
- Vuelta de campana
- Ajustes del seguimiento de prisma
- Iluminación de la retícula
- Luces de replanteo
- Comprobar medición prisma
- Nivel digital
- Partes por millón – ajustes
- Luz laser
- Cambio del modo de prisma
Para salir de este menú basta con presionar de nuevo la tecla de la estrella.

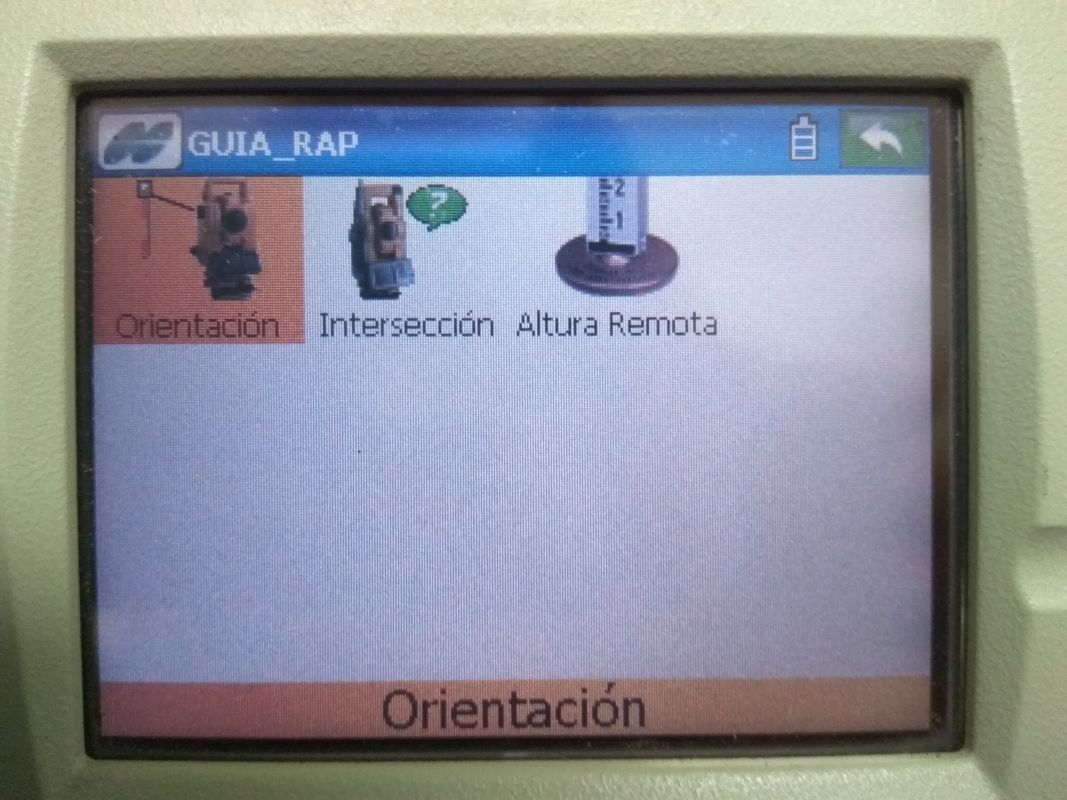

Ahora voy a Estacionar y en esta pantalla elijo Orientación.
Se me abre la pantalla de Estacionar/Orientación en la que tengo tres pestañas: Estación, Dato y Mapa.

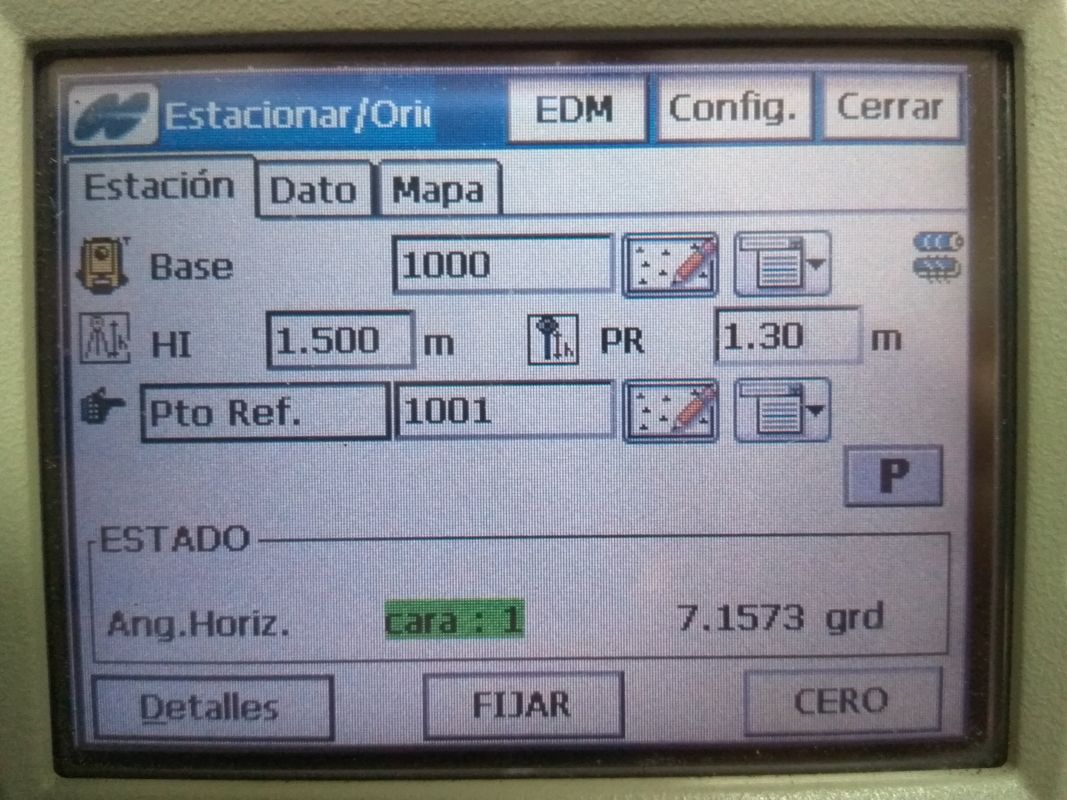

En la pestaña de estación selecciono y relleno los siguientes campos:
- Base – Escribo el número de punto de la base en la que estoy estacionando, también lo puedo seleccionar en el mapa o en mi listado de puntos.
- HI – Escribo la altura del instrumento
- PR – Escribo la altura del prisma
- Pto Ref – Escribo o selecciono el número de punto que utilizo para orientarme.
Para terminar la orientación viso mi punto de orientación y doy a FIJAR.
En esta pestaña también se muestran otras opciones como Detalles (Comprobar la orientación), CERO (fija a cero el ángulo H) y el rectángulo con la letra P (acceso rápido para cambiar de modo prisma a modo sin prisma).

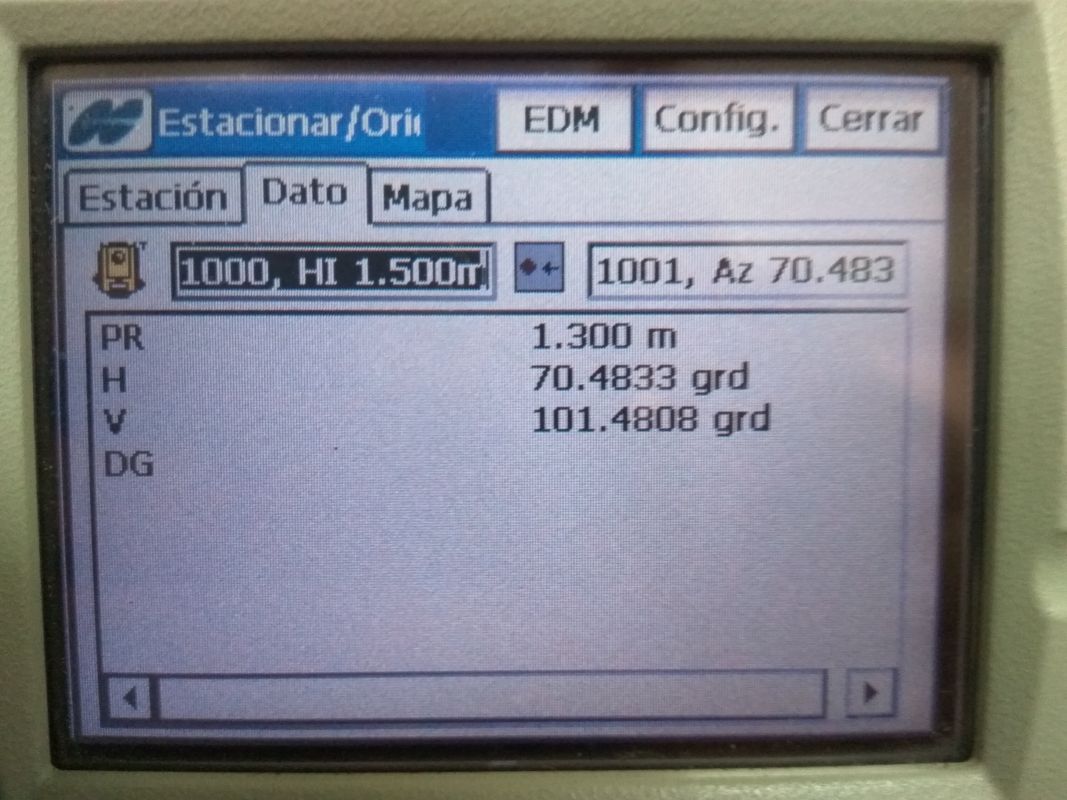

En la pestaña Dato podemos observar el punto en el que he estacionado y la altura del instrumento; el punto con el que me he orientado y otros datos como altura del prisma y ángulos horizontal y vertical.

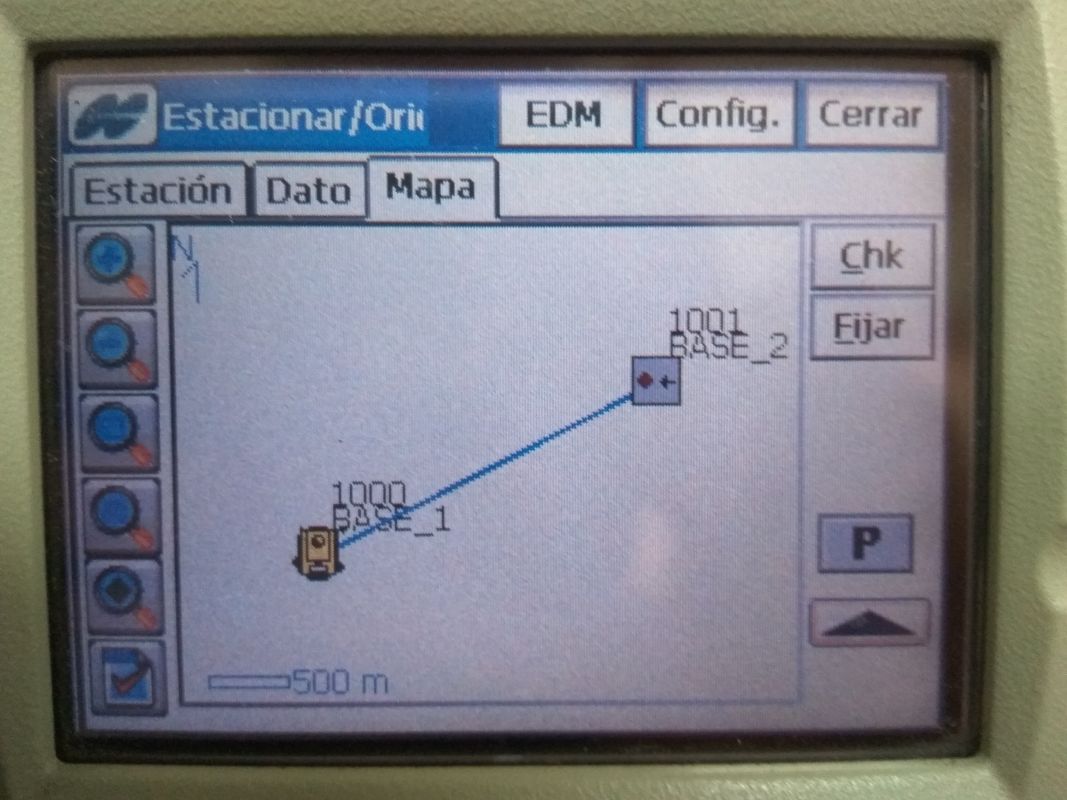

La pestaña Mapa me sirve para ver los datos gráficamente.
Para terminar mi estacionamiento y orientación le doy a la pestaña Cerrar, y salgo al menú principal para comenzar mi trabajo.
