Como estacionar, realizar un levantamiento y un replanteo con la estación total Stonex R1 Plus.
Tutorial, te enseño a estacionar y como realizar un levantamiento y un replanteo con la estación total Stonex R1 Plus.
Estacionar
Desde la pantalla principal entro en MED.
Esta pantalla muestra 12 opciones, 4 por página. Se cambia de página con el botón Func.
Para estacionar voy a la opción EST. (estacionar) y seguidamente a Orientación estación.
Aquí elijo o introduzco el número de punto de mi estacionamiento, sus coordenadas, la altura del instrumento y el código. Para aceptar doy OK.
Después me da opción de orientar mediante Acimut o visando un Punto conocido.
Orientar a un punto X,Y,Z conocido: Elijo Punto atrás y me pide que escoja el punto con el que me oriento (si le doy a leer puedo escogerlo de mi listado de puntos), la altura de prisma y muestra las coordenadas del punto. Dando a OK queda estacionada y orientada la estación.
Levantamiento
A la hora de realizar un levantamiento, lo primero es haber estacionado y orientado. Seguidamente entro en MED y en la página 2 en MENU.
En la pantalla Menú entro en Coordenadas y después entro en Medición.
Si entro en PRIS puedo cambiar la altura del prisma e incluso la altura del instrumento.
Para medir un punto aprieto MED, luego muestra las coordenadas y ángulos vertical y horizontal del punto medido.
Para guardar esa medición a F4 (GRAB).
Nos muestra las coordenadas del punto y más abajo el número de punto, aquí podemos modificarlo. (Si en esta pantalla das a OK se graba el punto con el último código que hemos utilizado).
Con la flecha BAJAR del teclado nos cambia de pantalla, en esta vemos la altura del prisma y el código. Podemos modificarlo manualmente o elegirlo de nuestra lista mediante F2 (LEER).
Presiono OK para que el punto quede grabado.
OJO!! En cualquier momento, durante el levantamiento o replanteo, si tocas la tecla SFT, se cambia el tipo de prisma, diana, laser sin prisma.
NOTA: En el primer número de punto de nuestro levantamiento debemos decirle el número de punto por el que queremos empezar a grabar. (Para que no se nos sobrescriban los puntos con otros ya existentes). Cuando grabemos puntos irán corriendo desde el punto que le hemos indicado.
Replanteo
La forma de replantear con la estación Stonex R1 Plus es la siguiente:
Entro en MED – MENU – Replanteo – Datos de replanteo, aquí selecciono Coordenadas.
En la siguiente pantalla debo seleccionar de la lista el punto a replantear o introducirlo manualmente. Tras elegir el punto introduzco la altura del prisma y le doy a OK.

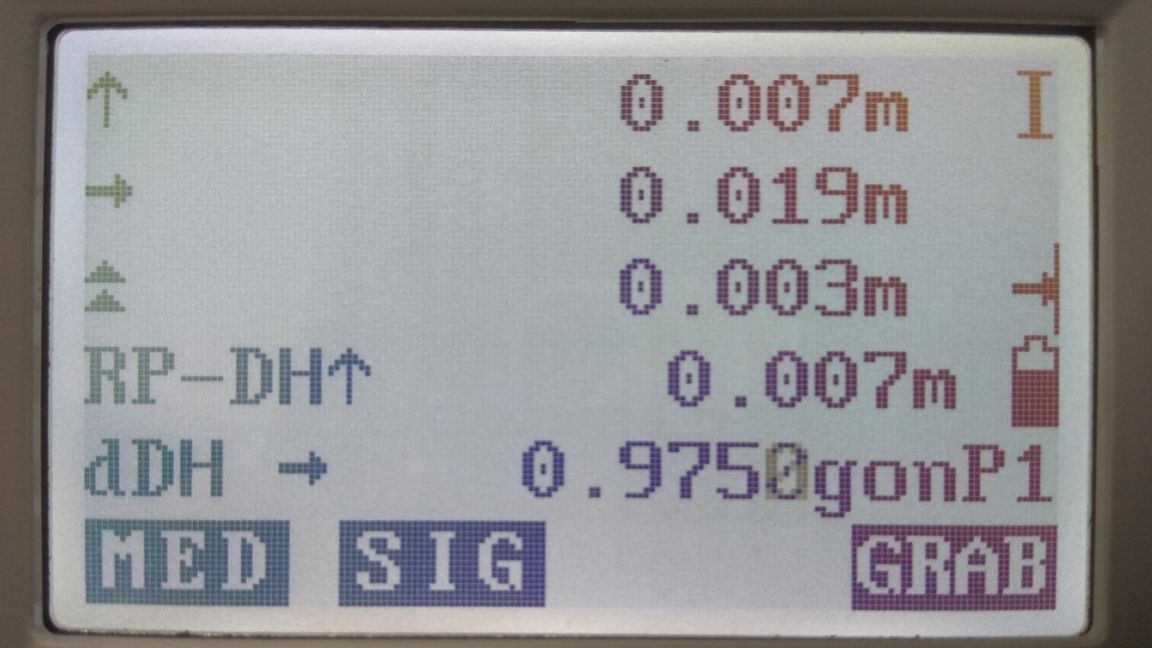

Me muestra la pantalla de replanteo donde después de darle a medir me aparecen los datos siguientes:
- Flecha vertical – me dice si debo avanzar o retroceder en la línea recta que crea la estación y el punto visado.
- Flecha horizontal - muestra la desviación izquierda o derecha.
- Doble flecha me indica que debo subir o bajar (desmonte o terraplén).
- RP-DH - muestran los datos de distancia horizontal.
- dDH - muestra los grados que debo girar mi estación horizontalmente.
Para pasar a replantear el siguiente punto le doy a SIG y si quiero grabar el punto replanteado, lo hago mediante el botón F4 (GRAB) como si estuviera realizando un levantamiento, introduzco el número de punto la altura del prisma y el código.
