Como descargar y cargar datos con la estación total Stonex R1 Plus.
Tutorial, te enseño a descargar tus levantamientos y a cargar datos para replanteo con la estación total Stonex R1 Plus.
En este tutorial voy a enseñaros a importar y exportar datos con la estación total Stonex R1 Plus.
CONEXIÓN

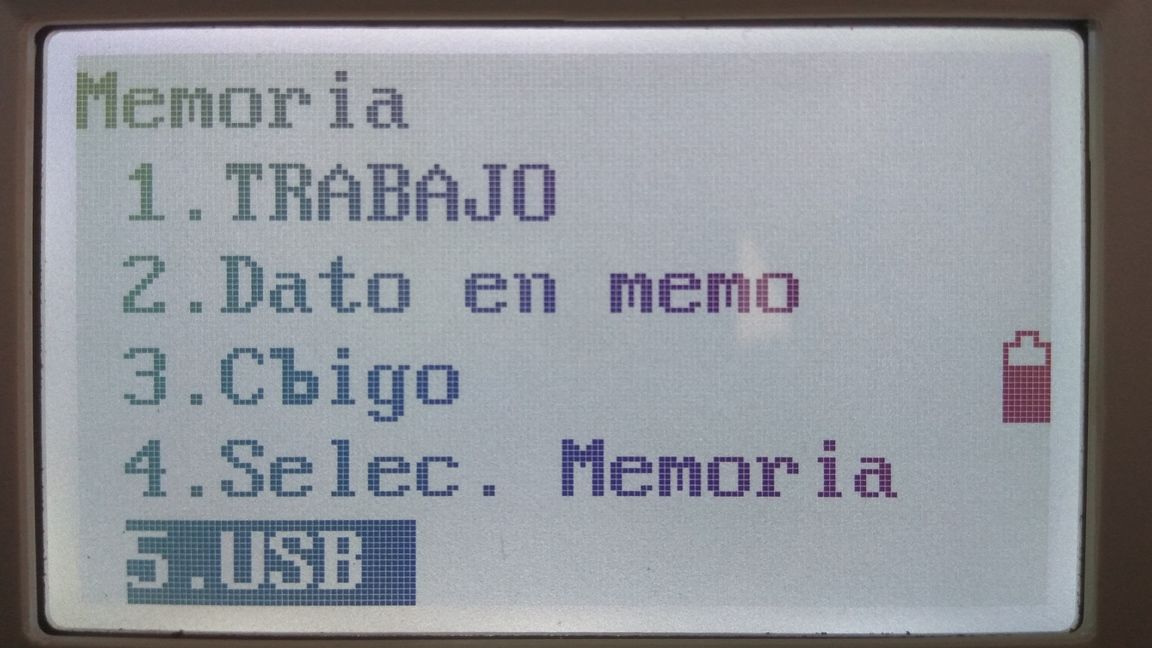

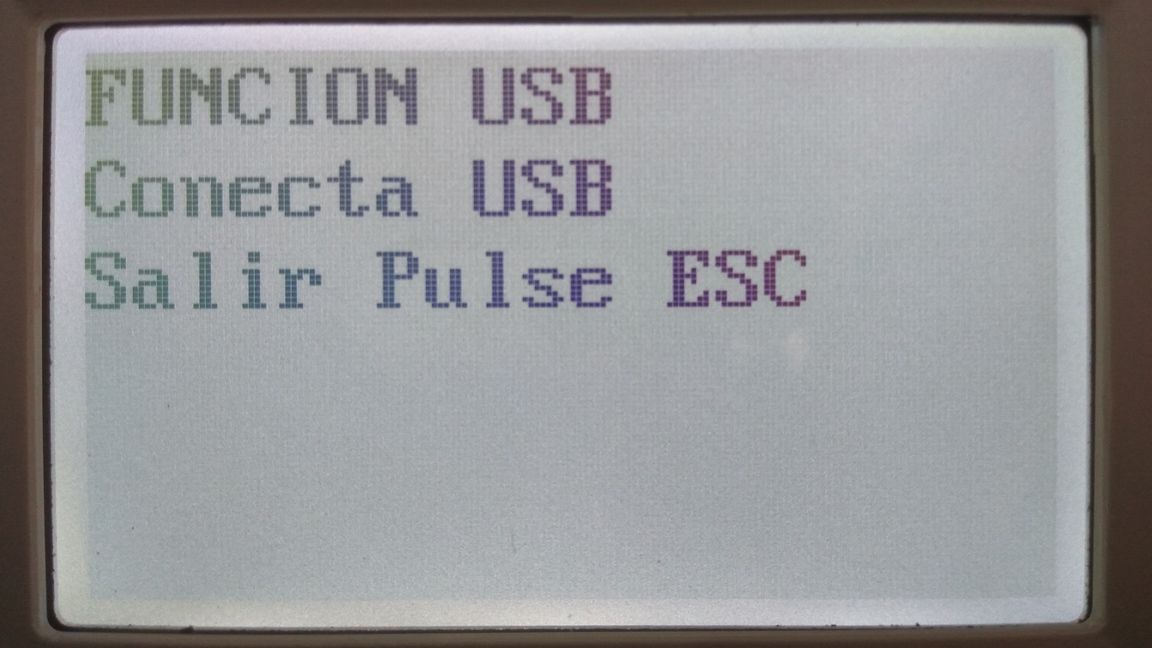

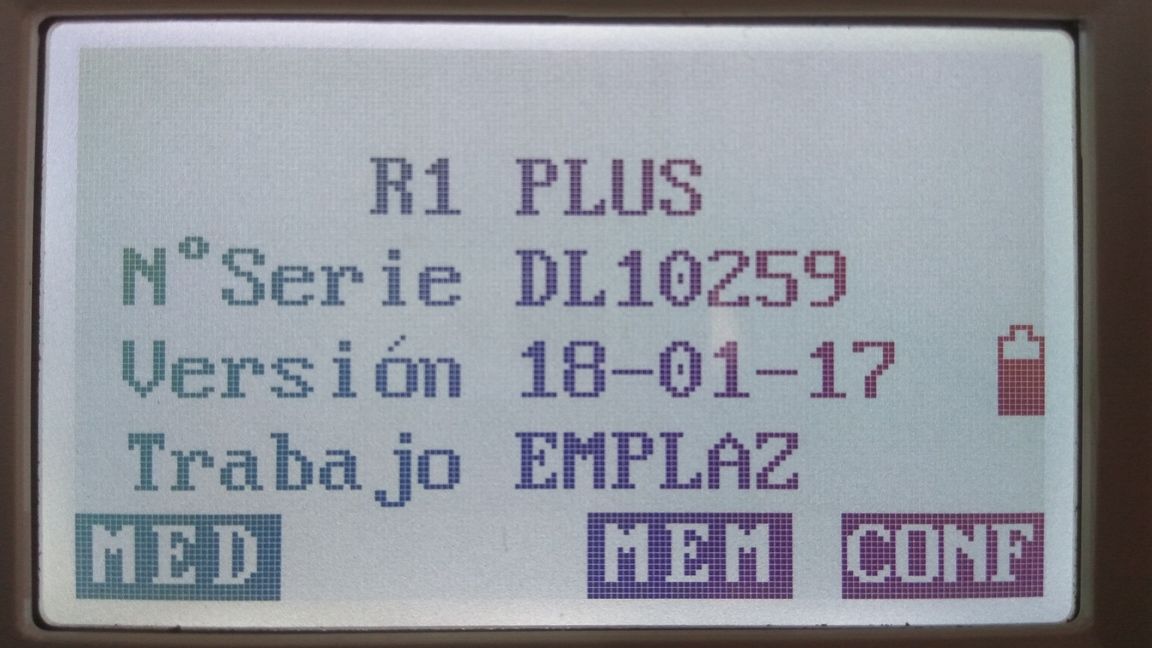

En la pantalla principal doy a MEM y después entro en USB. Me sale una pantalla que me dice Conecta USB.

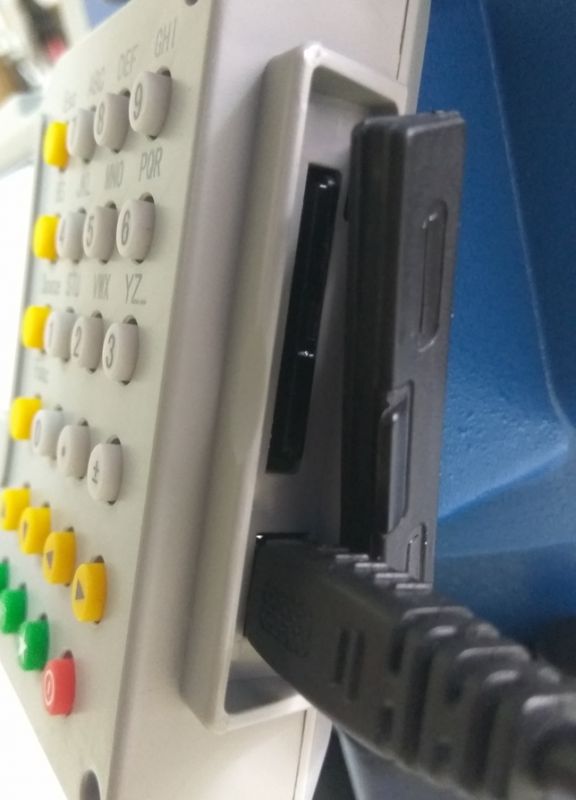

Seguidamente conecto el cable USB a la estación.
De esta forma ya tengo conectada la estación total Stonex R1 Plus al PC.
Ahora abro el programa Stonex Data manager.
Tras abrir el programa lo primero es cambiar el idioma a español.
Para ello vamos a File/ Language.
En la ventana que se abre seleccionamos el idioma Español.
EXPORTAR
Para exportar los puntos de un trabajo se realiza de la siguiente manera:

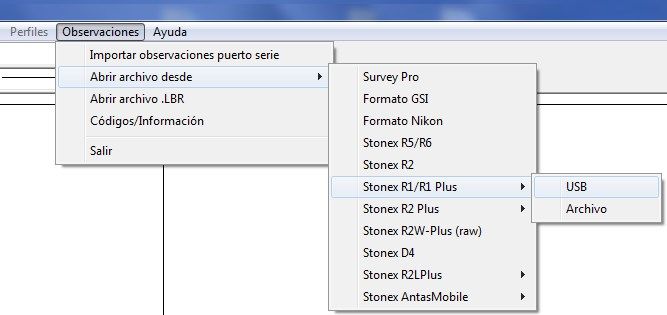

Si escojo la opción USB el programa me lee los datos directamente de mi trabajo en la estación total, y si escojo la opción Archivo el programa lee los datos del archivo que previamente he descargado de la estación ya sea mediante cable USB o tarjeta de memoria.

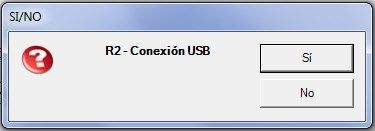

Yo utilizo la opción de USB y aparece este mensaje.

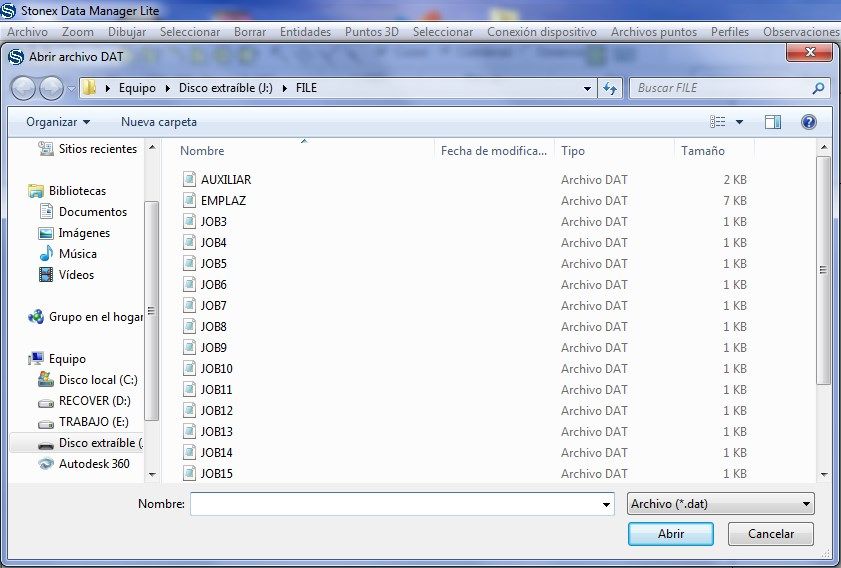

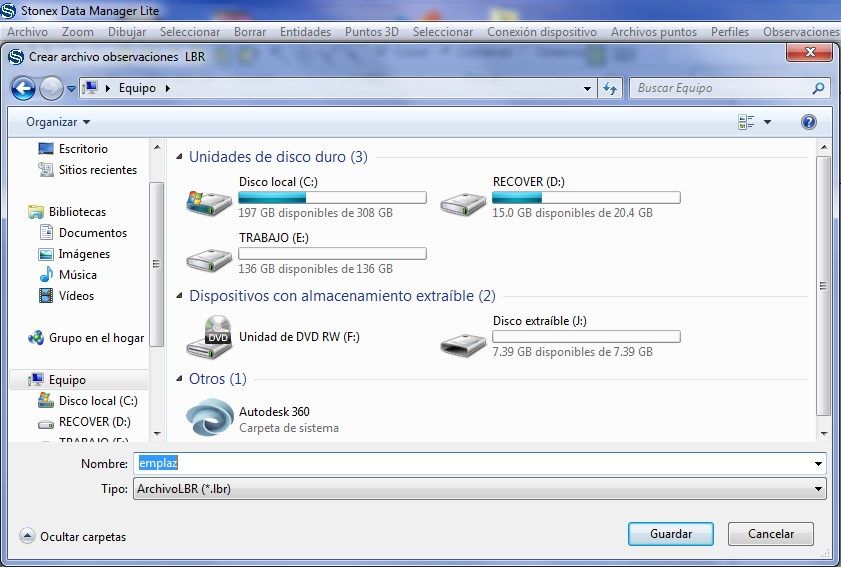

Le doy a aceptar y se abre una ventana en la que selecciono el trabajo a exportar. Después me pide la ubicación en la que guardar mi archivo de puntos.

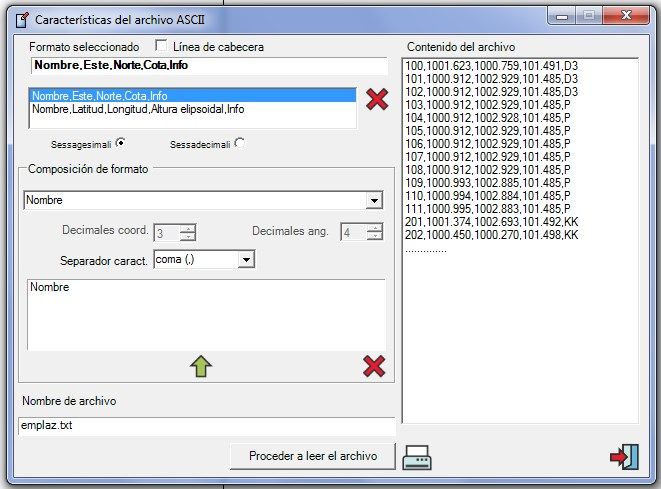

Tras guardar el archivo de puntos se abre otra ventana con opciones de formato de archivo. (debo seleccionar el formato de coordenadas), y le doy a Proceder a leer el archivo.

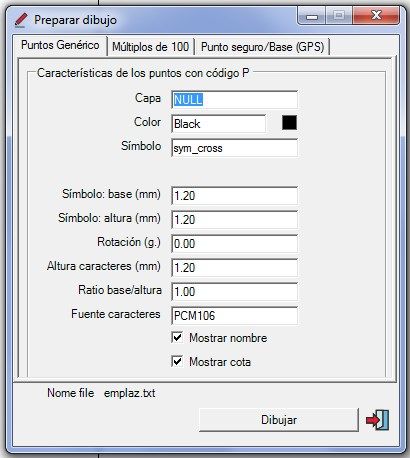

En la siguiente ventana nos muestra opciones de representación del dibujo, tras modificar lo oportuno le doy a Dibujar.

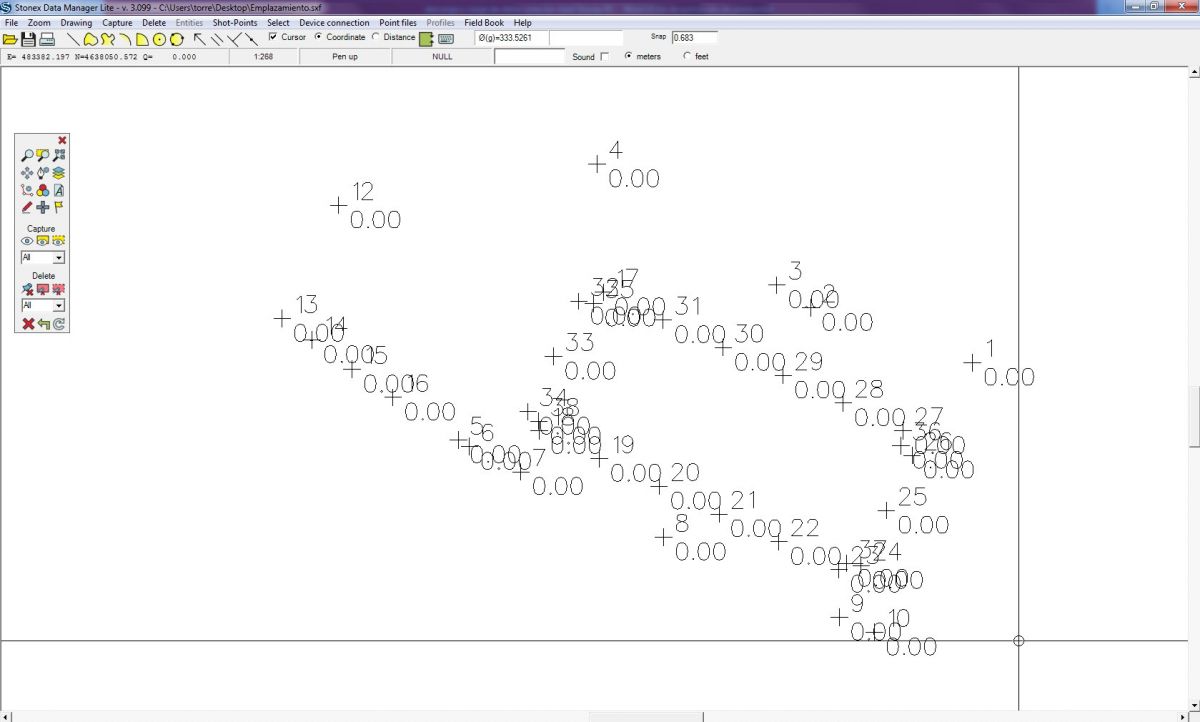

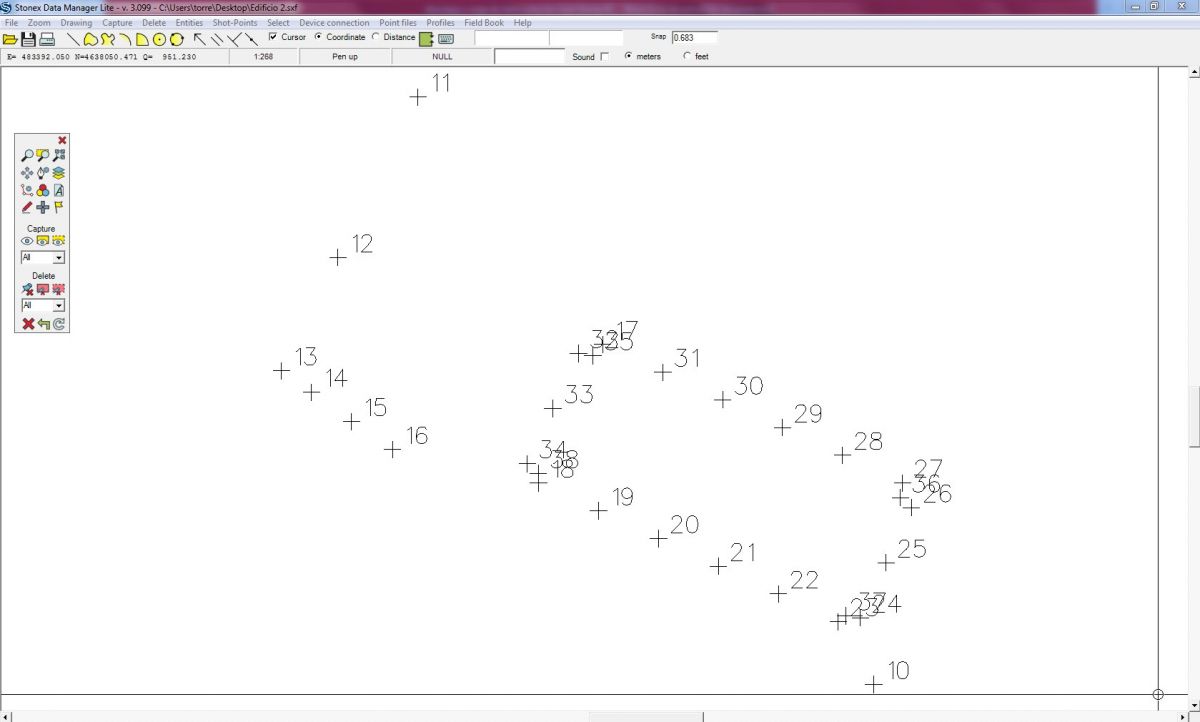

Me pide donde guardar mi archivo de Stonex Data manager, y finalmente me muestra el dibujo con los puntos.
Ahora estos puntos puedo exportarlos a un archivo DXF o TXT.
-
ARCHIVO DXF

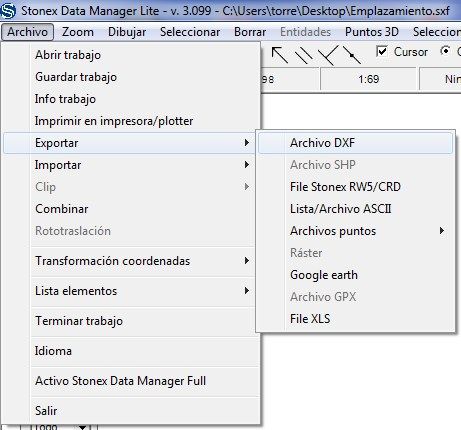

Para exportar a un archivo DXF sigo estos pasos: Archivo/ Exportar/ Archivo DXF.

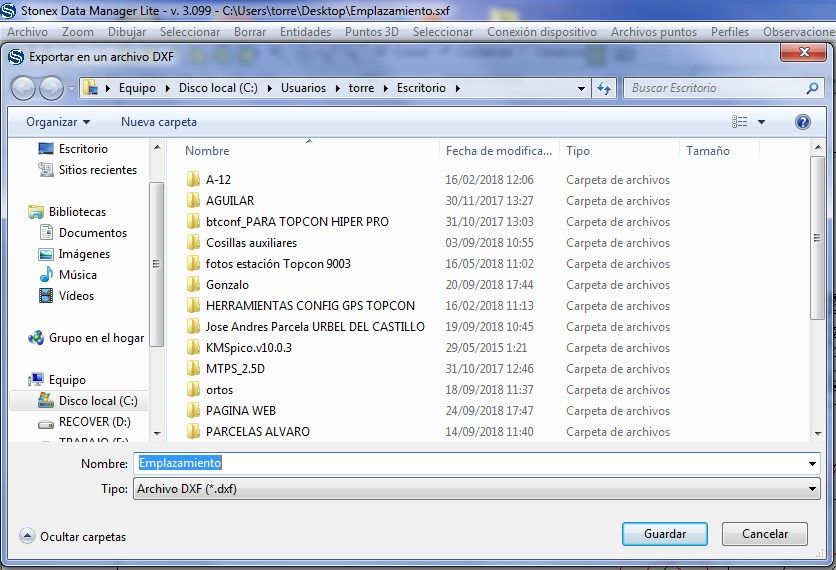

En la siguiente ventana me pide la ubicación donde exportar el archivo DXF.

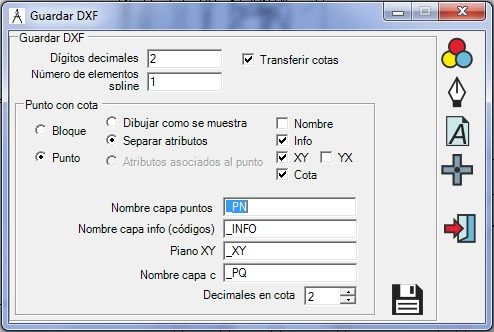

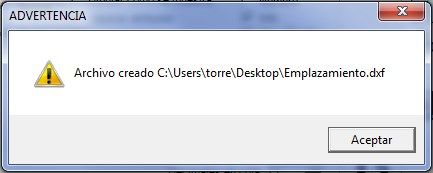

Seguidamente se me abre una pantalla de opciones y tras darle al dibujo de guardar me sale un aviso de que el archivo se ha creado correctamente.
-
ARCHIVO TXT

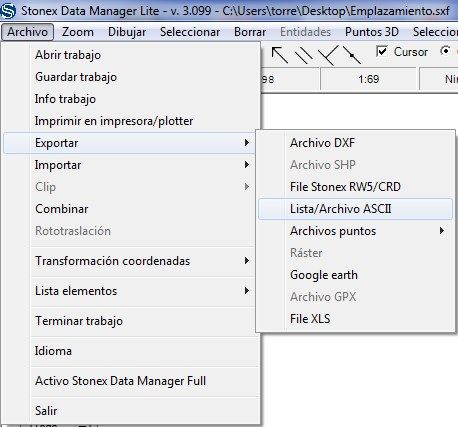

Para exportar a un archivo TXT sigo estos pasos: Archivo/ Exportar/ Lista/ Archivo ASCII.

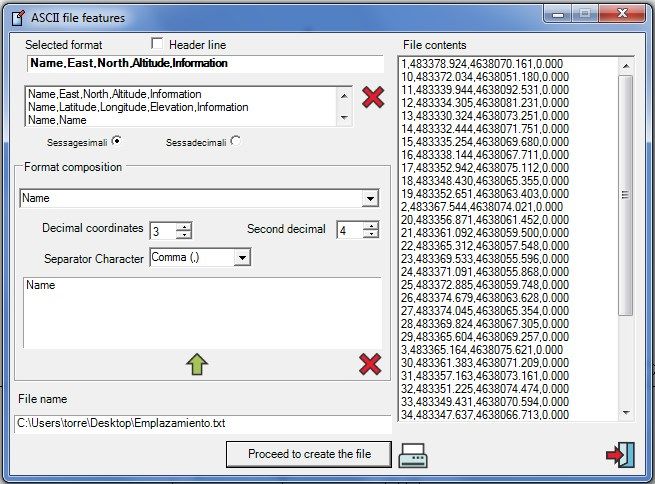

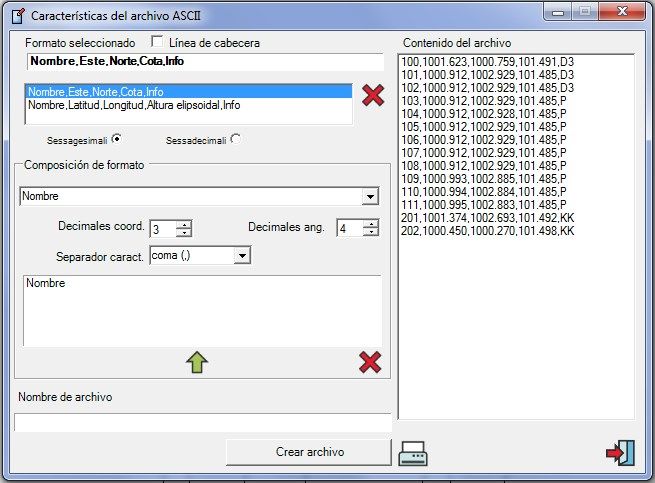

En la ventana ASCII file features pincho en la parte inferior (debajo de Nombre de archivo) para darle nombre a mi archivo.

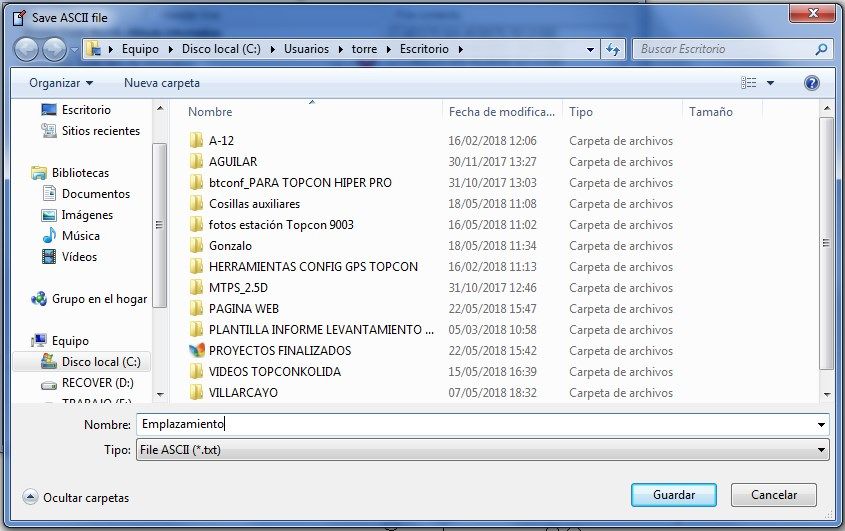

Se me abre la ventana que me pide la ubicación de guardado de mi archivo TXT. Tras darle a guardar vuelvo a la ventana anterior, donde ya puedo darle a Crear archivo

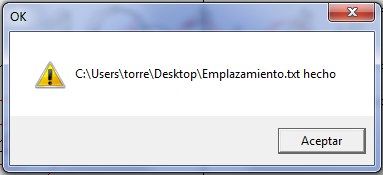

Finalmente me sale un mensaje de ok. Mi archivo TXT ya se ha creado.
IMPORTAR
Puedo importar a la estación total Stonex R1 Plus un archivo de puntos que yo tenga en mi ordenador en formato TXT.
Para ello primero importo el archivo TXT al programa Stonex Data manager y después paso los puntos a la estación.

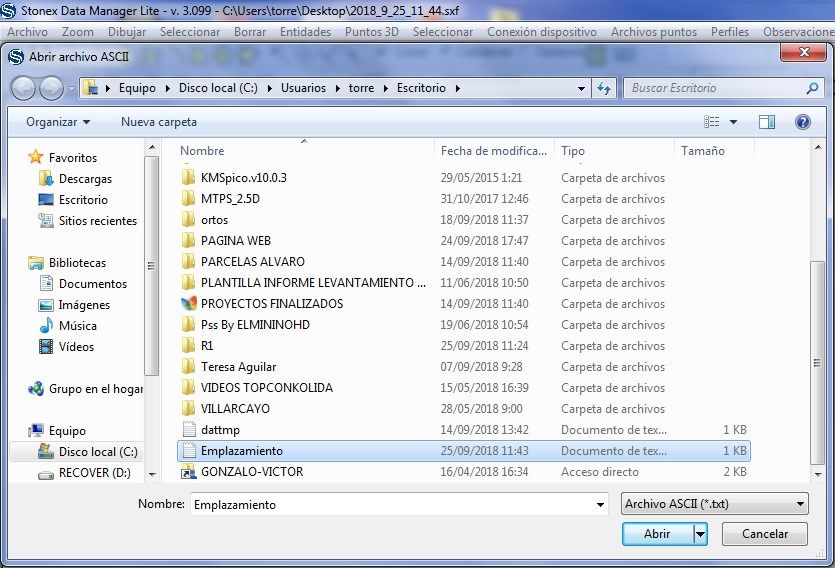

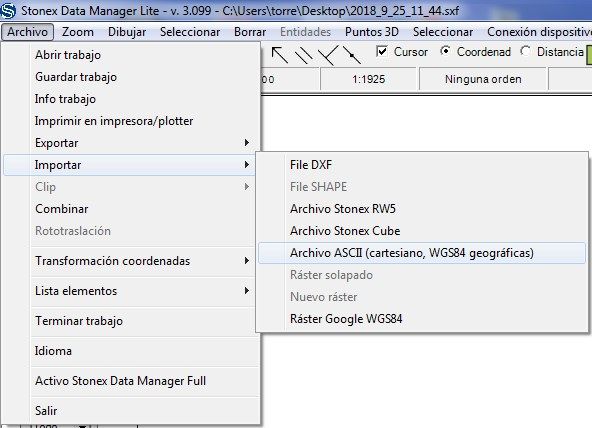

Para importar un archivo TXT sigo estos pasos: Archivo/ Importar/ Archivo ASCII (cartesiano, WGS84 geográficas) y elijo el archivo a importar.

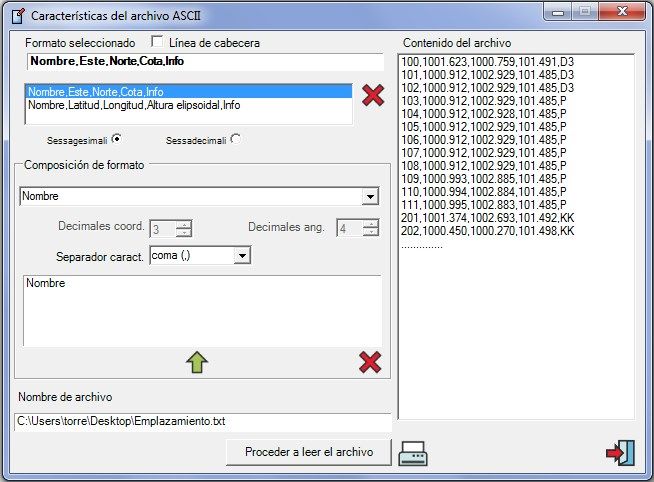

Se me abre la ventana de elegir formato de archivo y la de configuración de dibujo.

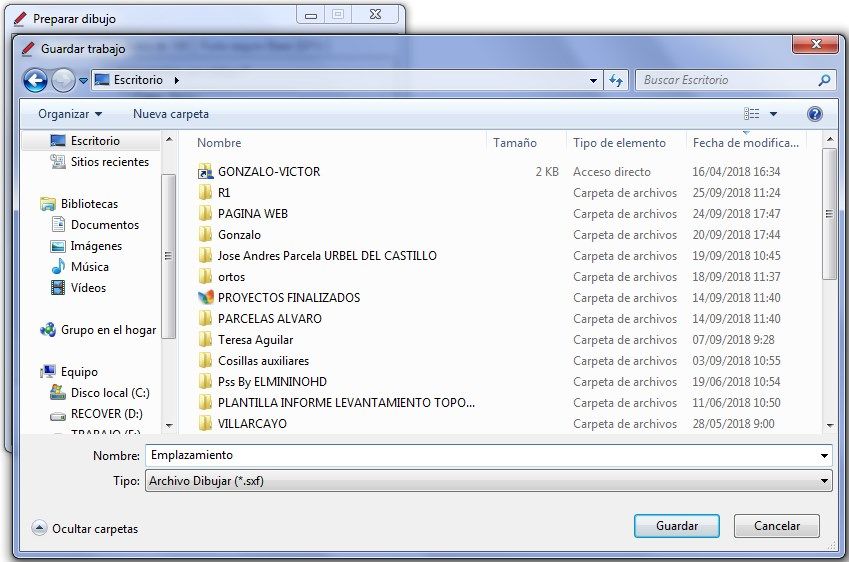

Al darle a Dibujar me pide donde guardar mi archivo de Stonex Data manager y tras darle a Guardar me crea el archivo.
Ya tengo los puntos de mi archivo TXT introducidos en el programa data manager, ahora voy a importarlos a la estación total Stonex R1 Plus. (Yo recomiendo hacerlo mediante cable USB, pero todo se puede hacer a través de la tarjeta SD).

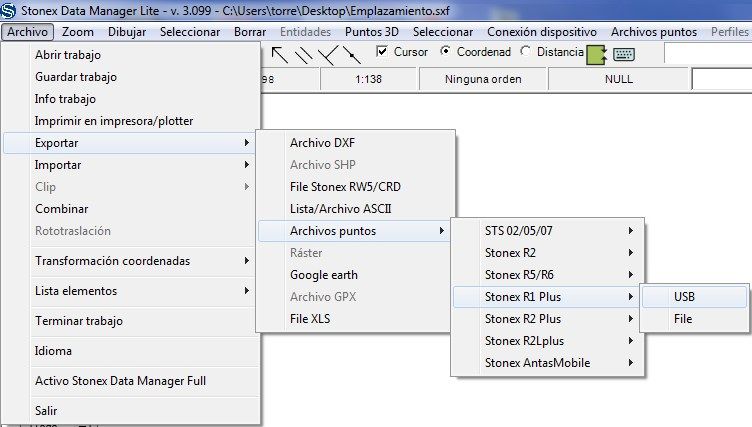

Conecto la estación por USB y en el programa Stonex Data manager voy a: Archivo/ Exportar/ Archivos puntos/ Stonex R1 Plus/ USB.

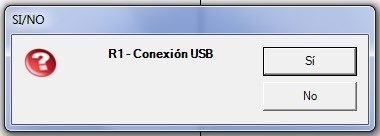

Me sale el mensaje de conexión.

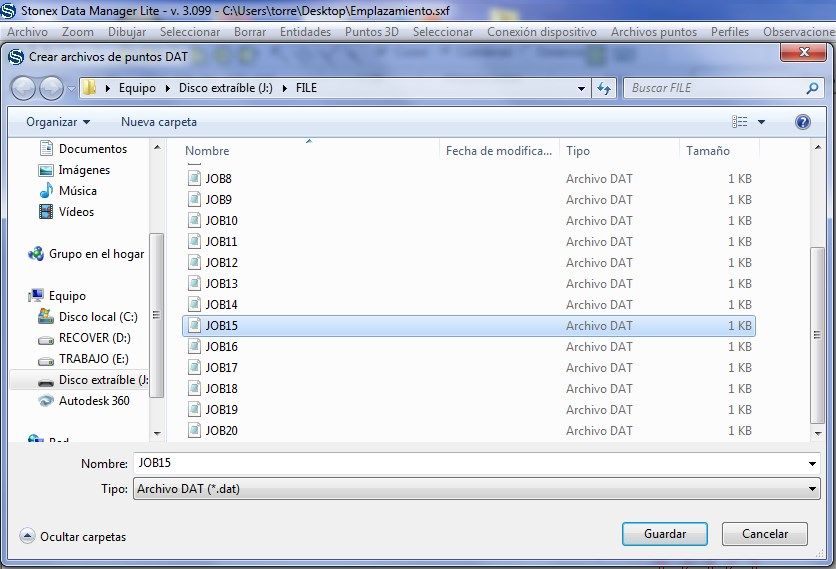

En la ventana siguiente me pide que seleccione el trabajo donde me va a grabar los puntos.
Ojo!! Selecciono el “JOB15” para que añada o sobrescriba mis puntos en ese trabajo. Más tarde renombraré el trabajo desde la estación
NOTA: No crear trabajos nuevos ni renombrar desde aquí, la estación no reconoce más de 20 trabajos.

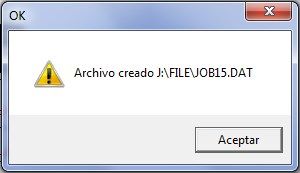

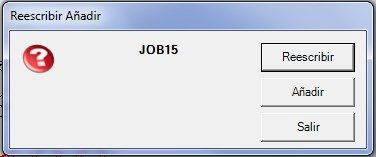

Finalmente me sale una ventana en la que elijo si sobrescribo los puntos (me desaparecen todos los que tenía en ese trabajo) o si los añado al trabajo, y después una ventana de ok.
Con esto ya tengo mis puntos en la estación, dentro del trabajo que haya seleccionado.
